Tuba z otworem 35mm i gwintem M12X1,5

Tuba z otworem 35mm i gwintem M12X1,5
Pojemność:
75-150 ml
Średnica:
35 mm
Gwint:
M12x1,5
Średnica tuby [mm] Długość tuby [mm] Pobocznica S1 [mm] Czoło S2 [mm]
d +0,2 -0,2 l1 ± 1,0 Grubość Tolerancja Grubość Tolerancja
35 130-205 0,12 +0,04 0,8 +0,3

projekt

Wymiary główki tuby z membraną
Wymiar gwintu d1 Tolerancja średnicy zewnętrznej gwintu [mm] Wysokość główki h2 ±0,5 [mm] Wykonanie tub o średnicach D [mm]
M12 x 1,5 -0,3 6 30,35

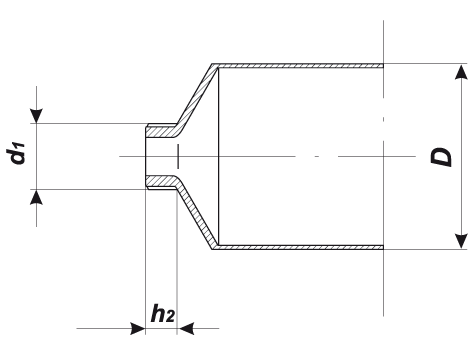

Wymiary główki tuby bez membrany
