Pojemności tub

Tabela pojemności tub aluminiowych

Średnica tuby w mm
Pojemność 19 22 25 28 30 35 40
15 ml 80
20 ml 100
25 ml 115 95
30 ml   110 90
40 ml     115
50 ml     135 115 100
60 ml     160 130 120
75 ml     170 150 135 110
80 ml       170 150 120
85 ml       175 155 125
100 ml         185 140
125 ml           170 135
150 ml           195 160
190 ml             195
200 ml             205
Min długość 70 90 90 100 100 120 125
Max długość 145 150 160 175 185 205 205


Powyższa tabela zakresu pojemności tub
aluminiowych opracowana została w oparciu o
normę DIN 55 542.

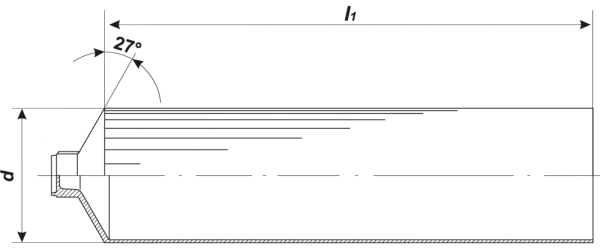

Rodzaj zwijki Z [mm]
pojedyncza Zwijka pojedyncza 10 - 15
podwójna Zwijka podwójna 15 - 20
siodełkowe Zwijka siodełkowa 25 - 30
